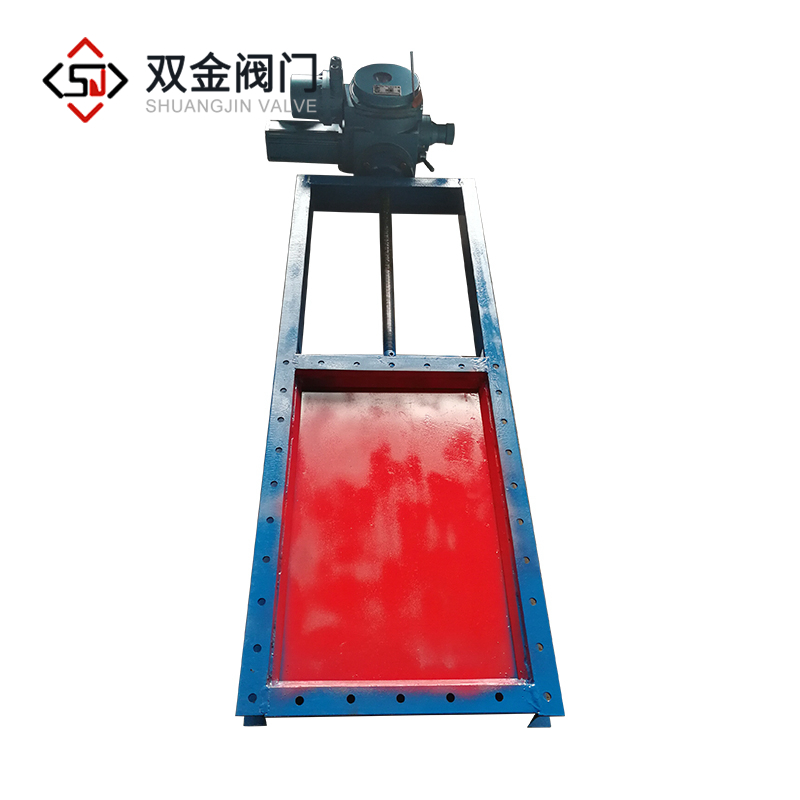

電動插板閥的詳細參數：

產品型號：DYDCF-0.1

公稱通徑：200*200-3000*3000mm

適用溫度：≤150℃

適用介質：粉體物料

該閥的結構特點與用途：本閥結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體物料和50mm左右塊、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。

本閥是一種粉料、顆粒料及小塊物料的流量或輸送量的主要控制設備，用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業控制流量變化或迅速切斷的理想設備。

可根據現場使用要求訂做，在閥門關閉時不可漏氣。開關過程無卡阻，原設計閥體內帶有溝槽，為滿足現場要求，溝槽改為滑輪裝置，改善長灰現象，原插板閥為硬密封型，有漏氣跑風現象，現改為密封用橡膠，密封橡膠與閘板緊密貼合，改善漏氣，改善后的插板閥應用于粉體物料，是鎖風管道理想的設備。外形及原理參照圖紙

電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，本閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，z常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。

原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。
